Zawiasy do przykręcenia czy do spawania – które rozwiązanie wybrać, zależy od masy i szerokości skrzydła, grubości profilu oraz sposobu przekazywania obciążenia przez śruby albo spoinę. Błędny dobór przy skrzydle o masie 80 kg może powodować opadanie, pękanie spoin lub odkształcenie blachy montażowej, dlatego decyzja ma znaczenie dla ślusarzy, monterów ogrodzeń i inwestorów.
Najważniejsze wnioski techniczne:
- Zawiasy przykręcane wykorzystują zwykle śruby od M8 do M16 i pozwalają wymienić element bez przecinania konstrukcji.
- Zawiasy spawane wymagają profilu o odpowiedniej grubości ścianki oraz spoin dobranych do obciążenia, zwykle o wymiarze obliczeniowym od 3 do 6 mm.
- Skrzydło o masie 80 kg, którego środek ciężkości znajduje się 1 m od osi obrotu, wywołuje moment około 785 Nm.
- Dwa zawiasy stanowią układ podstawowy, natomiast trzeci zawias może stabilizować wysokie skrzydło pod warunkiem zachowania wspólnej osi.
Czym różnią się zawiasy przykręcane od zawiasów spawanych?
Zawias przykręcany tworzy połączenie rozłączne za pomocą śrub, natomiast zawias spawany łączy się z profilem na stałe za pomocą spoiny pachwinowej lub czołowej. Połączenie śrubowe umożliwia demontaż przy użyciu klucza, a spoina o długości 40–80 mm wymaga przecięcia lub zeszlifowania podczas wymiany elementu.

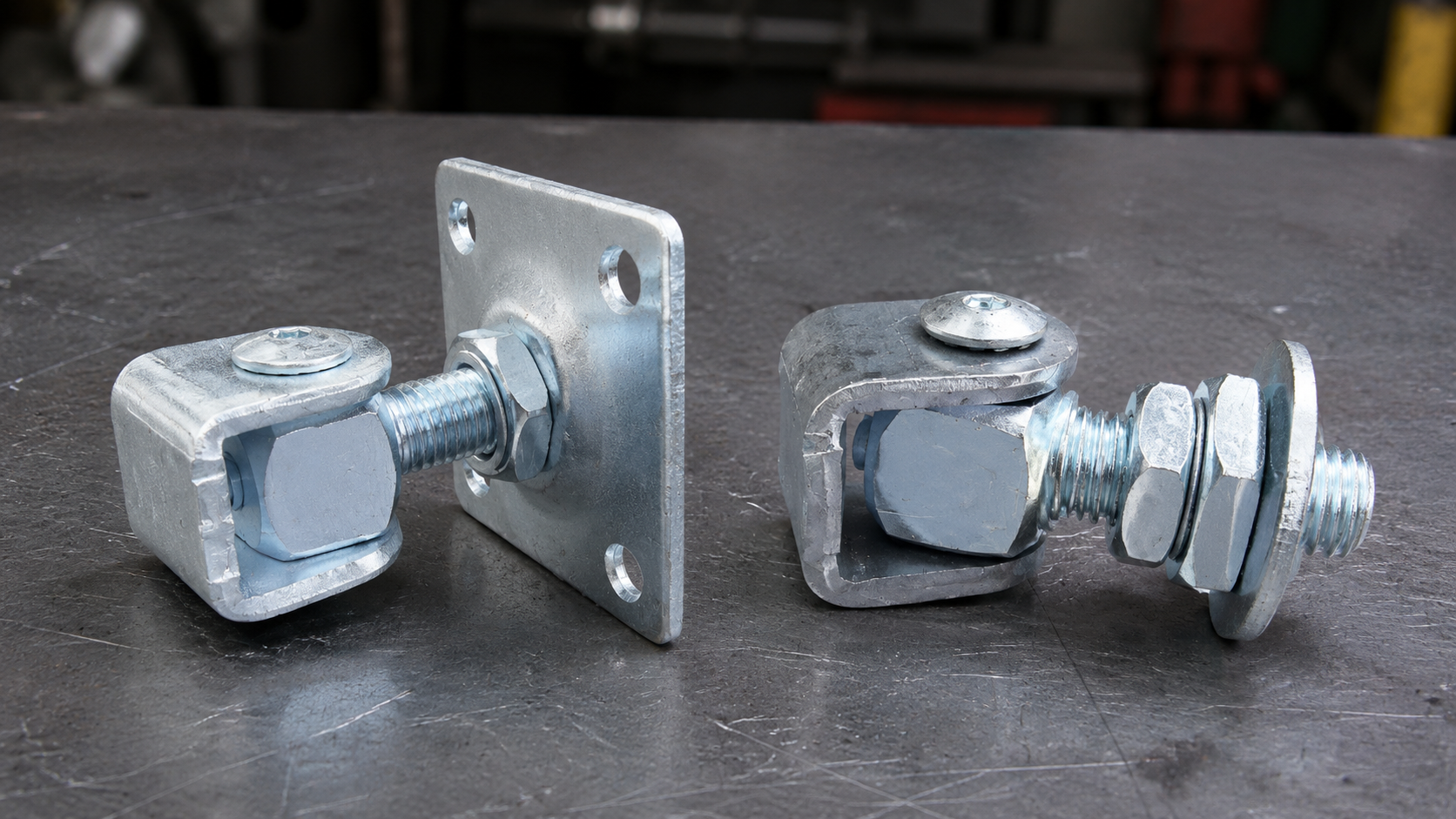

W konstrukcjach ogrodzeniowych stosuje się różne zawiasy do bram i furtek, w tym modele z blachą montażową, trzpieniem gwintowanym albo korpusem przeznaczonym do wspawania. Typowy zakres gwintów regulacyjnych obejmuje rozmiary od M12 do M24, lecz dopuszczalne obciążenie zawsze należy potwierdzić w dokumentacji konkretnego modelu.
Zawias przykręcany przenosi siły przez docisk blachy montażowej i trzpienie śrub, dlatego istotne są średnica otworów, klasa śrub oraz odległość osi otworu od krawędzi profilu. Zawias spawany przekazuje obciążenie przez spoinę i strefę wpływu ciepła, której szerokość może wynosić od kilku do kilkunastu milimetrów zależnie od energii spawania.
Kiedy warto wybrać zawiasy do przykręcenia?
Zawiasy do przykręcenia warto wybrać, gdy konstrukcja ma być rozbieralna, regulowana lub montowana bez prowadzenia prac spawalniczych na miejscu. Model z 2 albo 4 otworami montażowymi pozwala wymienić zużyty zawias bez uszkadzania powłoki lakierniczej na całym profilu.
Rozwiązanie śrubowe sprawdza się przy furtkach, lekkich bramach, drewnianych wypełnieniach oraz konstrukcjach ocynkowanych przed montażem. Śruby od M8 do M12 mogą być odpowiednie dla lekkich skrzydeł, ale liczba łączników, klasa wytrzymałości i nośność podłoża muszą wynikać z obliczeń albo zaleceń producenta.
Przy zmianach położenia skrzydła praktyczne są zawiasy regulowane z gwintem M16, M20 lub M24. Regulacja w zakresie kilku lub kilkunastu milimetrów pozwala skorygować szczelinę między słupkiem a skrzydłem bez odcinania zawiasu.
Blacha montażowa powinna opierać się na płaskiej i sztywnej powierzchni, a śruby trzeba zabezpieczyć przed luzowaniem za pomocą nakrętek samohamownych, podkładek zabezpieczających albo kleju do gwintów. Otwór wykonany w ściance profilu o grubości 2 mm może wymagać tulei dystansowej, aby dokręcenie śruby nie zgniotło przekroju zamkniętego.
Kiedy lepszym rozwiązaniem są zawiasy do spawania?
Zawiasy do spawania warto stosować w stalowych bramach wykonywanych jako trwałe konstrukcje, gdy profil zapewnia powierzchnię wystarczającą do prawidłowego wykonania spoiny. Spoina pachwinowa o wymiarze obliczeniowym 3–6 mm może przenosić znaczne obciążenia, lecz jej długość i układ muszą być dopasowane do masy oraz geometrii skrzydła.
Połączenie spawane ogranicza liczbę otworów w profilu i nie wymaga dostępu do nakrętek po przeciwnej stronie ścianki. Profil stalowy o grubości 3–5 mm zapewnia korzystniejsze warunki spawania niż cienkościenny profil 1,5 mm, który łatwiej przepalić lub miejscowo odkształcić.
Spawanie zawiasów ocynkowanych wymaga usunięcia cynku w strefie spoiny, skutecznego odciągu dymów oraz odtworzenia zabezpieczenia antykorozyjnego. Oczyszczony obszar powinien obejmować przynajmniej około 20–30 mm od planowanej spoiny, zależnie od metody spawania i zaleceń technologicznych.
Jakość spoin można oceniać według PN-EN ISO 5817, natomiast wykonanie stalowych elementów konstrukcyjnych opisuje PN-EN 1090-2. Wymagany poziom jakości spoiny i zakres kontroli należy dopasować do klasy wykonania oraz znaczenia połączenia.
Jak dobrać zawiasy do masy i szerokości skrzydła?
Dobór zawiasów należy rozpocząć od wyznaczenia masy skrzydła, odległości środka ciężkości od osi obrotu oraz liczby punktów podparcia. Moment obciążający można oszacować ze wzoru M = m × g × e, gdzie masa wynosi m, przyspieszenie ziemskie około 9,81 m/s², a ramię obciążenia e podaje się w metrach.
Dla skrzydła o masie 80 kg i środku ciężkości oddalonym o 1 m od osi zawiasów moment wynosi około 785 Nm. Zwiększenie szerokości skrzydła do 1,5 m przy niezmienionej masie podnosi moment do około 1177 Nm, czyli o 50%.
Producent powinien określić dopuszczalną masę skrzydła, układ montażowy, minimalną grubość profilu i wymagane parametry łączników. Elementy należące do kategorii mocowań do bram i ogrodzeń trzeba dobierać jako jeden układ, ponieważ nośność zawiasu nie kompensuje zbyt słabego słupka albo odkształcającej się blachy montażowej.
Dwa zawiasy powinny znajdować się możliwie daleko od siebie, zwykle w odległości 150–300 mm od górnej i dolnej krawędzi skrzydła. Trzeci zawias może ograniczać drgania skrzydła o wysokości około 2 m, ale nawet odchylenie osi o 1–2 mm może powodować zakleszczanie i nierówny rozkład obciążenia.
Jakie są zalety i ograniczenia obu sposobów montażu?
Zawiasy przykręcane ułatwiają regulację i wymianę, natomiast zawiasy spawane pozwalają uzyskać zwarte połączenie bez śrub dostępnych od zewnętrznej strony. Wybór powinien uwzględniać co najmniej 5 kryteriów: masę, szerokość, materiał, dostęp serwisowy oraz rodzaj zabezpieczenia antykorozyjnego.
Zawiasy przykręcane
- umożliwiają demontaż po odkręceniu 2–4 śrub;
- ograniczają uszkodzenie ocynku i lakieru podczas montażu;
- pozwalają regulować szczelinę w zakresie przewidzianym przez gwint;
- wymagają kontroli dokręcenia po pierwszych kilku tygodniach użytkowania;
- mogą potrzebować tulei wzmacniających przy ściankach profilu o grubości około 2 mm.
Zawiasy spawane
- nie wymagają wykonywania otworów montażowych w profilu;
- umożliwiają rozłożenie obciążenia na spoinie o długości kilkudziesięciu milimetrów;
- wymagają spawarki, przygotowania powierzchni i kontroli wspólnej osi;
- powodują miejscowe uszkodzenie ocynku albo powłoki malarskiej;
- utrudniają wymianę, ponieważ demontaż wymaga przecięcia lub zeszlifowania spoin.
Jakich błędów unikać podczas montażu zawiasów?
Najpoważniejszym błędem jest montaż zawiasów bez zachowania jednej osi obrotu, ponieważ przesunięcie rzędu 1–2 mm może wywołać opory, przyspieszone zużycie i odkształcanie profilu. Oś należy wyznaczyć za pomocą prostego przymiaru, poziomnicy albo napiętej linki przed wykonaniem końcowych spoin lub dokręceniem śrub.
Śruby nie powinny być mocowane wyłącznie w jednej cienkiej ściance profilu bez oceny jej sztywności. Profil o ściance 1,5–2 mm może odkształcić się podczas dokręcania, dlatego stosuje się tuleje wewnętrzne, nakrętki nitowane o odpowiedniej nośności albo dodatkowe wzmocnienia.
Spoina nie może być wykonywana na farbie, rdzy ani nieoczyszczonej warstwie cynku. Strefę spawania trzeba oczyścić do metalicznego podłoża, a po ostygnięciu zabezpieczyć antykorozyjnie przynajmniej dwiema kompatybilnymi warstwami zgodnie z instrukcją producenta systemu malarskiego.
Skrzydła nie należy obciążać przed zakończeniem montażu i kontroli połączeń. Szczelina robocza między skrzydłem a słupkiem powinna uwzględniać regulację zawiasu, grubość powłoki oraz rozszerzalność materiałów, co w praktyce oznacza zwykle kilka lub kilkanaście milimetrów.
Podsumowanie
Zawiasy przykręcane są odpowiednie dla konstrukcji wymagających regulacji i demontażu, a zawiasy spawane dla trwałych stalowych połączeń wykonywanych w kontrolowanych warunkach. Przy skrzydle o masie 80 kg i szerokości 2 m znaczenie ma nie tylko nośność zawiasu, ale również sztywność słupka, rozstaw punktów podparcia oraz jakość połączenia.
Decyzja nie powinna opierać się wyłącznie na masie podawanej w opisie produktu. Wartość obciążenia trzeba zestawić z momentem wynikającym z szerokości skrzydła, grubością ścianki profilu, liczbą śrub albo wymiarami spoin oraz możliwością późniejszej regulacji.
Czy zawias przykręcany można później wymienić?
Tak, zawias przykręcany można wymienić bez cięcia konstrukcji, jeżeli śruby i nakrętki pozostają dostępne po montażu skrzydła.
Czy zawiasy ocynkowane można spawać?
Nie, ocynk nie wyklucza spawania, lecz warstwę cynku trzeba usunąć przy spoinie, zapewnić wentylację i odtworzyć ochronę antykorozyjną.
Czy masa skrzydła wystarcza do dobrania zawiasów?
Masa i szerokość skrzydła wyznaczają obciążenie zawiasów; ostateczną nośność należy potwierdzić w dokumentacji producenta.
