Pojedyncza czy podwójna regulacja wózków do bramy przesuwnej oznacza przede wszystkim różnicę w budowie podstawy montażowej, a nie automatycznie dwa kierunki regulacji. Wybór wpływa na możliwość wypoziomowania skrzydła po zakotwieniu i ma szczególne znaczenie dla monterów pracujących z prowadnicami 70x70x4 oraz 80x80x5 mm w bramach posesyjnych i przemysłowych.
Najważniejsze wnioski techniczne:
- Brama samonośna opiera się standardowo na 2 wózkach jezdnych ustawionych na wspólnej osi.
- Podwójna podstawa pozwala korygować wysokość za pomocą nakrętek bez zdejmowania skrzydła.
- Prowadnice 70x70x4 i 80x80x5 mm wymagają wózków o zgodnej geometrii rolek.
- Liczba rolek, konstrukcja podstawy i nośność zespołu muszą być oceniane łącznie.
Czym różni się pojedyncza regulacja od podwójnej?
Podwójna regulacja zapewnia wygodniejszą korektę wysokości, ponieważ korpus wózka współpracuje z dwiema płytami połączonymi śrubami i nakrętkami. Pojedyncza konstrukcja wykorzystuje prostszą podstawę oraz mniejszą liczbę punktów regulacyjnych.
Określenie „podwójna regulacja” nie zawsze oznacza możliwość przesuwania wózka w pionie i poziomie. Podwójna podstawa najczęściej służy do poziomowania zespołu nakrętkami. Korekta pozioma wymaga dodatkowo otworów fasolkowych, przesuwnej marki montażowej albo odpowiedniego systemu kotwienia.
Konstrukcję podstawy należy porównywać dopiero po dopasowaniu wózków do bram przesuwnych do przekroju prowadnicy oraz masy kompletnego skrzydła.
Kiedy wystarczy wózek z pojedynczą regulacją?
Pojedyncza regulacja wystarcza przy lekkiej lub średniej bramie, gdy fundament jest równy, a 2 wózki zostały osadzone dokładnie na jednej osi. Prostsza podstawa ogranicza liczbę połączeń śrubowych i pozwala uzyskać niewielki prześwit między dolną krawędzią bramy a nawierzchnią.
Rozwiązanie wymaga starannego przygotowania fundamentu. Błąd wysokości jednego punktu podparcia wpływa na pochylenie całego skrzydła, nierównomierny nacisk rolek i ustawienie bramy względem gniazda najazdowego.
Pojedyncza regulacja ma uzasadnienie, gdy:
- fundament nie wykazuje różnicy poziomów między punktami podparcia;
- oś obu wózków jest równoległa do kierunku przesuwu;
- producent dopuszcza dany wózek do masy i długości skrzydła;
- dostęp serwisowy pozwala poluzować oraz ponownie skontrować nakrętki.
Kiedy warto zastosować podwójną regulację?
Podwójna regulacja jest korzystniejsza przy prowadnicach 70x70x4 oraz 80x80x5 mm, ciężkich skrzydłach i montażu wymagającym późniejszego poziomowania. Konstrukcja z dwiema podstawami pozwala skorygować różnice wysokości bez wycinania kotew lub demontażu bramy.

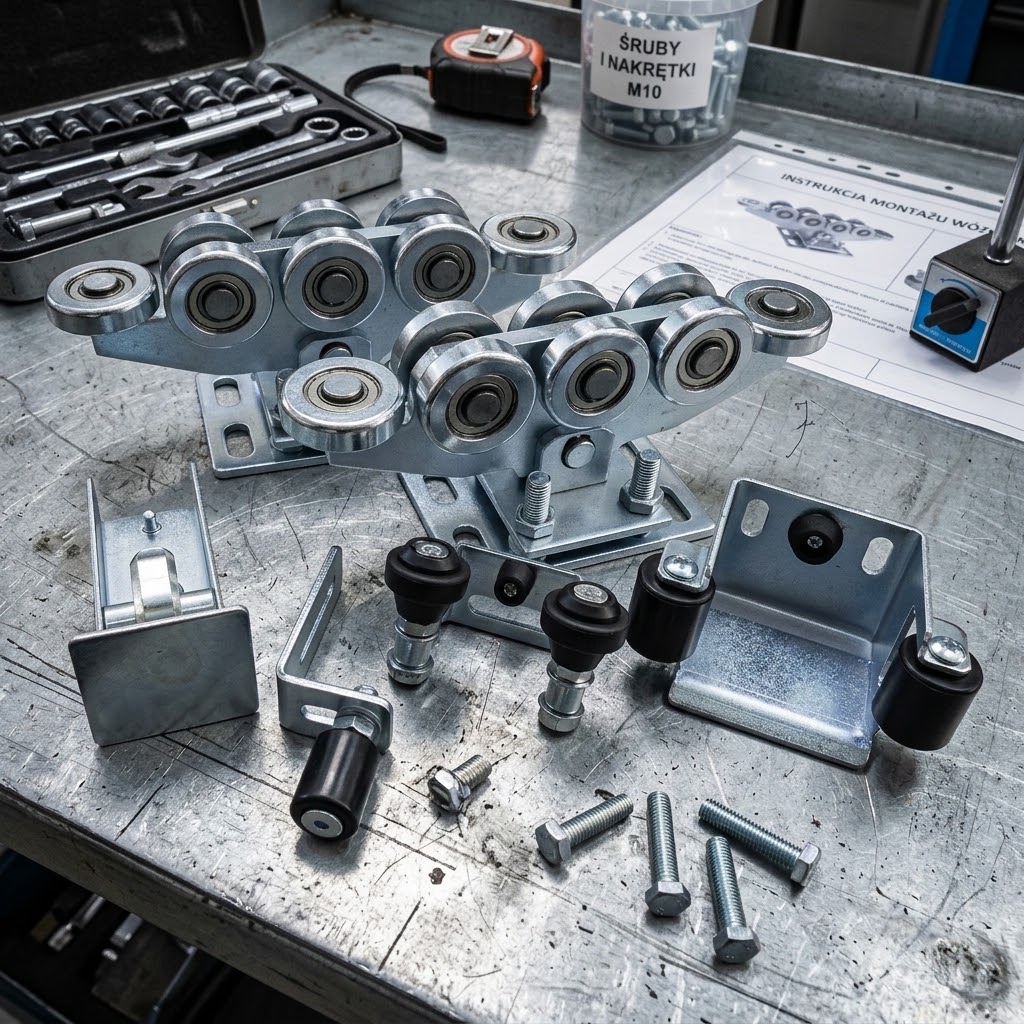

Wózki 8-, 9- i 10-rolkowe są często łączone z podwójną podstawą regulacyjną, jednak sama liczba rolek nie określa nośności. Dopuszczalne obciążenie należy odczytać z dokumentacji kompletnego wózka, a nie z parametrów pojedynczego łożyska.
Dostępne akcesoria do bram przesuwnych powinny umożliwiać współpracę wózków z rolkami prowadzącymi, uchwytem najazdowym i ogranicznikami ruchu bez wymuszania bocznego położenia skrzydła.
Czy podwójna regulacja zwiększa nośność wózka?
Podwójna podstawa nie zwiększa automatycznie nośności wózka, ponieważ obciążenie graniczne zależy również od średnicy osi, liczby rolek, łożysk, grubości blach i geometrii prowadnicy. Konstrukcja regulacyjna przede wszystkim ułatwia ustawienie bramy oraz równomierne rozłożenie nacisku na 2 zespoły jezdne.
Wózek do profilu 80x80x5 mm nie powinien współpracować z prowadnicą 70x70x4 mm. Różnica wymiarów zmienia punkty styku rolek i może powodować tarcie, zakleszczanie albo miejscowe odkształcenie szyny.
Nośność układu należy oceniać z uwzględnieniem:
- masy skrzydła razem z przeciwwagą;
- rozstawu 2 wózków;
- długości światła wjazdu;
- parcia i ssania wiatru;
- liczby cykli otwierania;
- parametrów podanych przez producenta.
Jak prawidłowo wyregulować wózki?
Regulację należy wykonać na 2 wózkach, kontrolując poziom skrzydła poziomnicą o długości 1–2 m oraz pełny ruch bramy. Skrzydło trzeba wcześniej zabezpieczyć przed przewróceniem i niekontrolowanym przesunięciem.
Najpierw ustawia się oba wózki na wspólnej osi, a następnie wykonuje wstępne poziomowanie nakrętkami. Po przesunięciu bramy od pełnego otwarcia do pełnego zamknięcia należy sprawdzić opory ruchu, kontakt rolek z prowadnicą i położenie skrzydła w uchwycie najazdowym.
Mocowanie podstawy do fundamentu powinno zostać dobrane na podstawie obciążeń i klasy podłoża. Odpowiednio dobrane kotwy do betonu muszą zachować wymagane odległości od krawędzi oraz głębokość zakotwienia określoną w dokumentacji łącznika.
Po zakończeniu regulacji wszystkie nakrętki trzeba skontrować. Ponowną kontrolę poziomu i luzów warto wykonać po pierwszych kilkudziesięciu pełnych cyklach pracy.
Podsumowanie
Podwójna regulacja jest bezpieczniejszym wyborem montażowym dla cięższych bram, prowadnic 70x70x4 i 80x80x5 mm oraz fundamentów wymagających korekty poziomu. Pojedyncza regulacja sprawdza się w prostszych konstrukcjach, jeżeli 2 punkty podparcia zostały wykonane dokładnie i pozostają łatwo dostępne podczas serwisu.
Rodzaj podstawy nie zastępuje obliczenia obciążeń ani prawidłowego doboru prowadnicy. Decyzję należy oprzeć na masie skrzydła, rozstawie wózków, liczbie rolek, nośności kompletnego zespołu i zakresie regulacji podanym przez producenta.
FAQ
Czy podwójna regulacja oznacza większą nośność wózka?
Nie, podwójna podstawa zwiększa zakres korekty montażowej, lecz nośność określa producent dla kompletnego zespołu wózka.
Czy pojedyncza regulacja wystarczy do bramy posesyjnej?
Tak, pod warunkiem że fundament jest wypoziomowany, a masa skrzydła, profil prowadnicy i liczba rolek odpowiadają dokumentacji.
Jak ustawić dwa wózki do bramy przesuwnej?
2 wózki ustawia się na wspólnej osi, a poziom skrzydła kontroluje na całej długości ruchu przed ostatecznym skontrowaniem nakrętek.
