Zasuwa do bramy dwuskrzydłowej stabilizuje skrzydło bierne przez wprowadzenie stalowego trzpienia do gniazda osadzonego w podłożu, a wymagany luz roboczy między elementami wynosi zwykle 2–4 mm. Nieprawidłowe położenie tulei powoduje klinowanie mechanizmu, dlatego dokładne trasowanie jest istotne dla ślusarzy, monterów ogrodzeń i inwestorów wykonujących montaż samodzielnie.

Najważniejsze wnioski techniczne:

• Korpus zasuwy montuje się zwykle 80–150 mm od pionowej krawędzi zamykającej skrzydła biernego.
• Trzpień powinien wchodzić w tuleję lub gniazdo na głębokość co najmniej 30–50 mm.
• Średnica gniazda powinna zapewniać 2–4 mm luzu względem trzpienia zasuwy.
• Korpus można przyspawać spoinami odcinkowymi długości 30–40 mm albo przykręcić śrubami M6 lub M8.

Gdzie zamontować zasuwę w bramie dwuskrzydłowej?

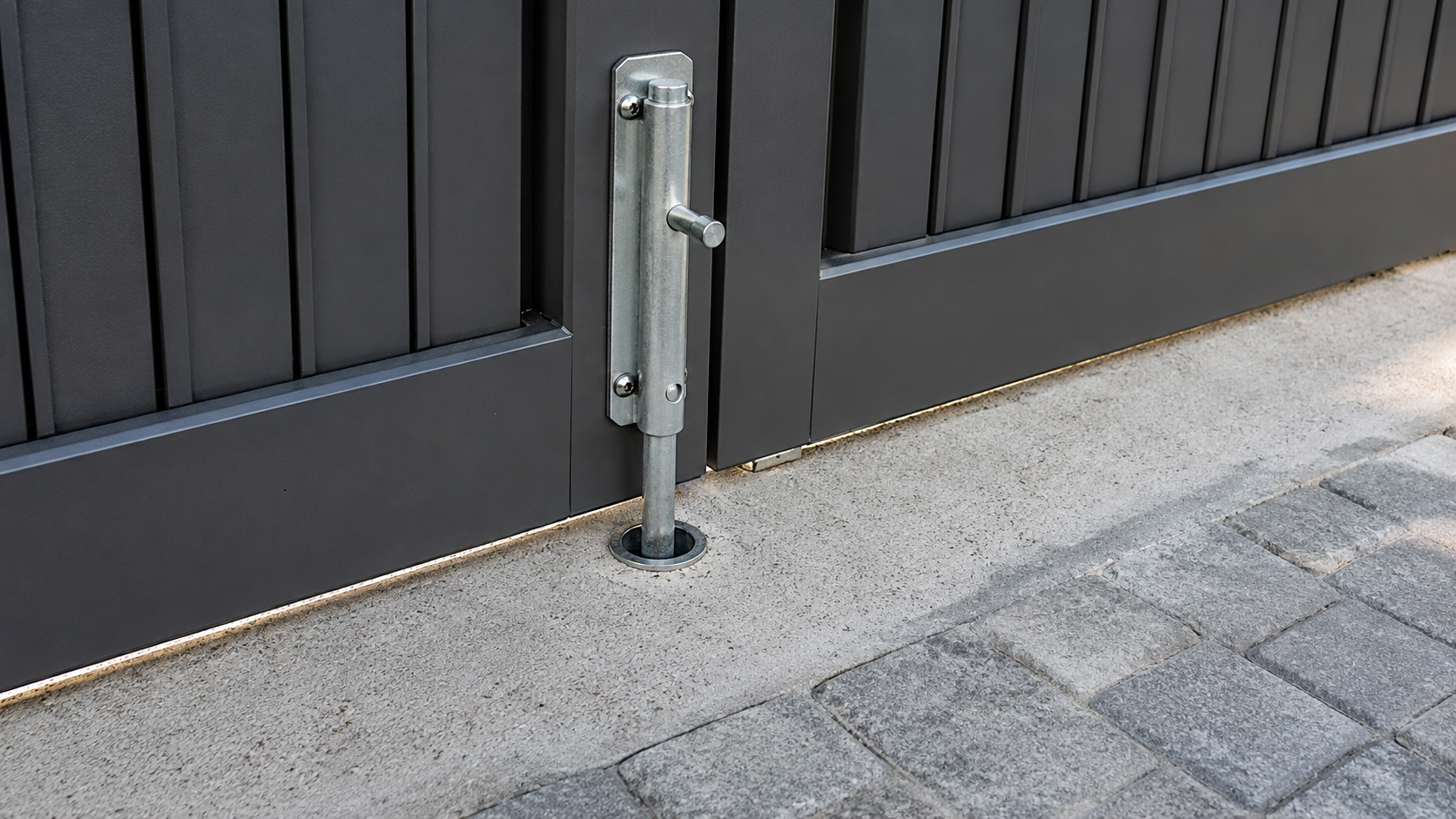

Zasuwę pionową należy zamontować w dolnej części skrzydła biernego, zwykle 80–150 mm od jego wewnętrznej krawędzi zamykającej. Skrzydło bierne jest zamykane jako pierwsze i pozostaje unieruchomione w podłożu, natomiast skrzydło czynne dociska się do niego oraz blokuje zamkiem, ryglem albo drugim zamknięciem.

Korpus zasuwy powinien znajdować się od strony posesji. Takie położenie ogranicza dostęp do mechanizmu od ulicy i pozwala zwolnić blokadę bez wychodzenia poza ogrodzenie. Dolny koniec trzpienia w pozycji otwartej musi znajdować się co najmniej 20–30 mm nad nawierzchnią, aby nie ocierał o kostkę, beton ani próg.

Miejsce montażu należy wybrać na pionowym profilu ramy albo na dodatkowej stalowej podstawie o grubości około 4–6 mm. Profil o ściance 1,5–2 mm może wymagać blachy wzmacniającej, szczególnie gdy długa zasuwa do bramy jest intensywnie używana lub przenosi obciążenia wywołane naporem wiatru.

Jaki rodzaj zasuwy sprawdzi się przy bramie dwuskrzydłowej?

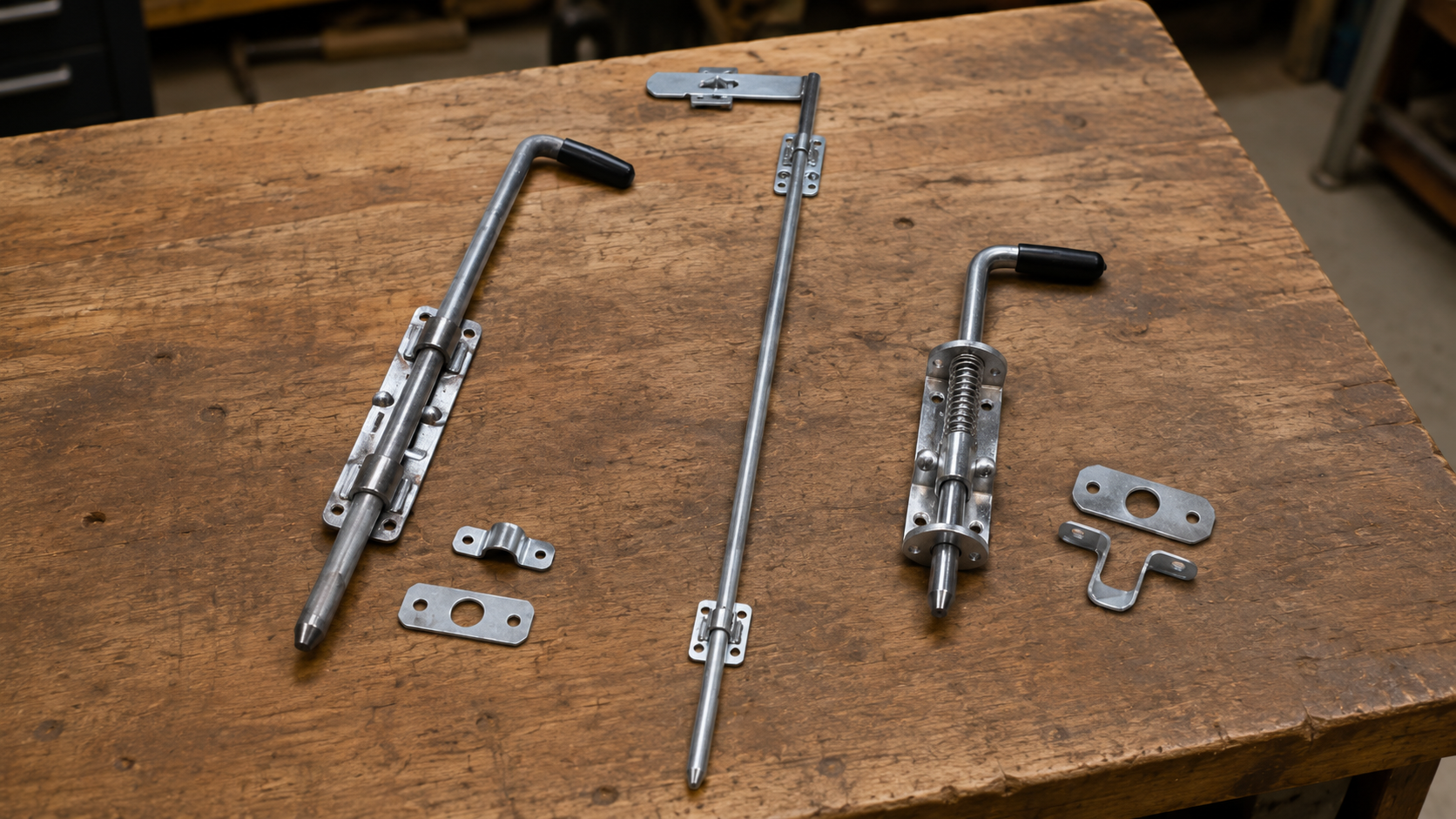

Do blokowania skrzydła biernego najczęściej stosuje się zasuwę pionową z trzpieniem wsuwanym w tuleję osadzoną w podłożu. Trzpień o średnicy 12–16 mm jest wystarczający przy wielu lekkich bramach posesyjnych, natomiast cięższa konstrukcja może wymagać średnicy 18–20 mm i dłuższego prowadzenia.

Długość zasuwy trzeba dobrać do wysokości dolnego profilu nad nawierzchnią. Przy prześwicie wynoszącym 50–80 mm mechanizm powinien zapewniać co najmniej 30–50 mm zagłębienia trzpienia w tulei, a jednocześnie umożliwiać pełne podniesienie blokady ponad poziom podłoża.

Zasuwa pozioma łączy oba skrzydła, lecz nie zastępuje kotwienia skrzydła biernego w gruncie. W cięższych konstrukcjach można połączyć zasuwę pionową z jednym z dostępnych rodzajów zasuw i rygli, uzyskując blokadę przy podłożu oraz dodatkowe spięcie skrzydeł.

Jak wyznaczyć położenie korpusu i gniazda?

Położenie zasuwy należy wyznaczyć przy zamkniętej, wypoziomowanej bramie, pozostawiając 2–4 mm luzu między trzpieniem a ścianką tulei. Trasowanie wykonane przed regulacją zawiasów często prowadzi do przesunięcia osi mechanizmu i utrudnia późniejsze zamykanie.

Przed zaznaczeniem punktów montażowych trzeba sprawdzić:

• pion skrzydła na odcinku co najmniej 500–1000 mm;
• jednakowy prześwit pod bramą na całej szerokości skrzydła;
• szczelinę między skrzydłami, najczęściej około 10–20 mm;
• brak ocierania profilu o ogranicznik, kostkę albo próg;
• położenie trzpienia w obu skrajnych pozycjach mechanizmu.

Po zamknięciu skrzydła należy opuścić trzpień i zaznaczyć jego oś na podłożu. Średnica tulei powinna być większa od średnicy trzpienia o około 4–8 mm, co daje 2–4 mm luzu promieniowego. Zbyt mały luz powoduje klinowanie po opadach, mrozie lub niewielkim osiadaniu konstrukcji, a nadmierny luz zwiększa ruch skrzydła na wietrze.

Jak zamontować zasuwę krok po kroku?

Montaż należy rozpocząć od regulacji zawiasów, a zakończyć dopiero po kontrolnym opuszczeniu trzpienia na głębokość minimum 30–50 mm. Kolejność prac zapobiega wykonaniu gniazda w miejscu, które przestanie odpowiadać osi zasuwy po końcowej regulacji bramy.

1. Ustawienie skrzydła biernego

Skrzydło należy ustawić w pionie z dokładnością około 1–2 mm na długości poziomnicy 1 m. Zawiasy trzeba wyregulować przed spawaniem albo wierceniem otworów, ponieważ zmiana położenia skrzydła o kilka milimetrów przesuwa również oś tulei.

2. Przymierzenie korpusu zasuwy

Korpus należy ustawić pionowo, zwykle 80–150 mm od krawędzi zamykającej. Rękojeść musi pozostać dostępna od strony posesji, a trzpień po podniesieniu powinien znajdować się minimum 20–30 mm nad nawierzchnią.

3. Przyspawanie lub przykręcenie mechanizmu

Do profilu stalowego o ściance 2–3 mm korpus można przyspawać spoinami odcinkowymi długości 30–40 mm. Spawanie krótkimi odcinkami ogranicza przegrzanie profilu oraz odkształcenie prowadnicy.

Wariant przykręcany można zamocować śrubami M6 albo M8, zależnie od średnicy fabrycznych otworów. Nakrętki samohamowne lub podkładki sprężyste ograniczają luzowanie połączenia wskutek drgań skrzydła.

W przypadku elementów ocynkowanych powłokę należy usunąć w strefie spawania na szerokości około 20–30 mm. Prace wymagają skutecznej wentylacji, a oczyszczone miejsce po ostygnięciu trzeba zabezpieczyć farbą cynkową lub systemem antykorozyjnym.

4. Wykonanie gniazda w podłożu

Gniazdo powinno być głębsze od roboczego zagłębienia trzpienia o około 10–20 mm, aby pozostawić przestrzeń na wodę oraz drobne zanieczyszczenia. Przy planowanym wsunięciu trzpienia na 40 mm otwór powinien mieć około 50–60 mm głębokości.

Tulei nie należy osadzać wyłącznie w luźnej kostce brukowej lub warstwie podsypki. Stabilne rozwiązanie stanowi betonowe podłoże, osobna stopa albo stalowa płyta przytwierdzona za pomocą odpowiednio dobranych kotew do betonu. W nawierzchni pracującej sezonowo otwór warto wykonać dopiero po sprawdzeniu położenia skrzydła w kilku cyklach otwierania i zamykania.

5. Osadzenie tulei

Tuleję należy ustawić dokładnie w osi swobodnie opuszczonego trzpienia. Wewnętrzna średnica gniazda powinna zapewniać 2–4 mm luzu z każdej strony, a górna krawędź nie może wystawać ponad poziom nawierzchni.

Otwór można uformować z minimalnym spadkiem albo zastosować odpływ o średnicy około 5–8 mm. Odprowadzanie wody ogranicza zamarzanie mechanizmu oraz gromadzenie piasku na dnie tulei.

6. Próba działania

Prawidłowo zamontowana zasuwa powinna zamykać się pod naciskiem jednej ręki, bez uderzania młotkiem i odciągania skrzydła. Mechanizm trzeba sprawdzić w co najmniej 10 pełnych cyklach, obserwując, czy trzpień nie ociera o ścianki tulei.

Po próbie należy skontrolować luz między skrzydłami oraz pracę zamka skrzydła czynnego. Skrzydło bierne nie powinno przemieszczać się o więcej niż kilka milimetrów pod umiarkowanym naciskiem ręki.

Jakie błędy najczęściej utrudniają działanie zasuwy?

Najczęstszym błędem jest wykonanie gniazda przed regulacją bramy, ponieważ przesunięcie skrzydła o 3–5 mm może wystarczyć do zaklinowania trzpienia. Problem występuje również wtedy, gdy tuleja zostanie osadzona w niestabilnej kostce albo korpus nie zachowuje pionu.

Do typowych błędów montażowych należą:

• brak 2–4 mm luzu między trzpieniem a tuleją;
• zagłębienie trzpienia mniejsze niż 30 mm;
• montaż mechanizmu od strony ulicy;
• wystająca tuleja tworząca przeszkodę na podjeździe;
• brak odpływu wody z gniazda;
• długa spoina ciągła odkształcająca profil bramy;
• brak zabezpieczenia antykorozyjnego po spawaniu;
• montaż korpusu na cienkiej ściance bez wzmocnienia.

Zasuwa nie powinna służyć do korygowania opadniętego skrzydła. Różnica wysokości przekraczająca 3–5 mm wymaga wcześniejszej regulacji zawiasów, kontroli słupka oraz sprawdzenia fundamentu.

Jak konserwować zasuwę i tuleję w podłożu?

Mechanizm należy oczyścić co najmniej dwa razy w roku oraz po każdym okresie intensywnych opadów, mrozu lub zapylenia. Piasek zgromadzony na głębokości 10–20 mm może ograniczyć skok trzpienia i uniemożliwić pełne zablokowanie skrzydła.

Prowadnicę oraz punkty obrotowe warto smarować cienką warstwą środka odpornego na wodę i temperaturę poniżej 0°C. Nadmiar gęstego smaru zatrzymuje pył, dlatego preparat należy nakładać oszczędnie na oczyszczoną powierzchnię.

Raz w roku trzeba sprawdzić spoiny, śruby M6 lub M8 oraz powłokę antykorozyjną. Luzujące się śruby należy dokręcić, a ogniska korozji oczyścić do stabilnego metalu i ponownie zabezpieczyć.

Podsumowanie

Zasuwę pionową najlepiej zamontować po wewnętrznej stronie skrzydła biernego, około 80–150 mm od krawędzi zamykającej. Trzpień powinien wchodzić w stabilnie osadzoną tuleję na głębokość 30–50 mm, zachowując 2–4 mm luzu roboczego z każdej strony.

Dokładna regulacja zawiasów musi poprzedzać wiercenie gniazda w podłożu. Prawidłowa kolejność prac, odpływ wody oraz okresowe czyszczenie ograniczają klinowanie mechanizmu i niekontrolowany ruch skrzydła.

Najczęściej zadawane pytania

Gdzie powinna znajdować się zasuwa w bramie dwuskrzydłowej?

Zasuwa pionowa powinna znaleźć się na dolnej części skrzydła biernego, zwykle 80–150 mm od jego krawędzi zamykającej bramy.

Czy tuleję zasuwy można osadzić bezpośrednio w kostce brukowej?

Nie, tuleja osadzona wyłącznie w kostce może się poluzować; gniazdo warto zakotwić w stabilnym fundamencie betonowym pod bramą.

Jaki luz pozostawić między trzpieniem a tuleją zasuwy?

Luz 2–4 mm między trzpieniem a tuleją ogranicza klinowanie zasuwy po zmianach temperatury i niewielkim osiadaniu bramy dwuskrzydłowej.
