Odpowiedź na pytanie „Jak dobrać kasetę do elektrozaczepu?” wymaga porównania wysokości, szerokości i głębokości korpusu z wymiarami profilu słupka oraz położeniem języka zamka. Błędny dobór powoduje ocieranie zapadki, brak miejsca na przewody lub osłabienie słupka, dlatego dokładne pomiary są kluczowe dla ślusarzy, monterów ogrodzeń i inwestorów.
Najważniejsze wnioski techniczne:
- Należy sprawdzić minimum 6 parametrów: wysokość, szerokość i głębokość elektrozaczepu, wymiary profilu, położenie języka oraz kierunek przewodów.
- Spotykane elektrozaczepy mogą mieć korpus o wymiarach około 66x20x25,5 mm albo 78,7x20x28 mm, dlatego sama wysokość nie wystarcza do wyboru kasety.
- Wstępny luz między językiem zamka a ruchomą zapadką wynosi zwykle 2–3 mm, lecz ustawienie końcowe musi być zgodne z instrukcją producenta.
- Kaseta nie nadaje elektrozaczepowi odporności na wodę; urządzenie montowane na zewnątrz musi mieć dopuszczenie do pracy w warunkach zewnętrznych.
Jakie wymiary elektrozaczepu trzeba sprawdzić?

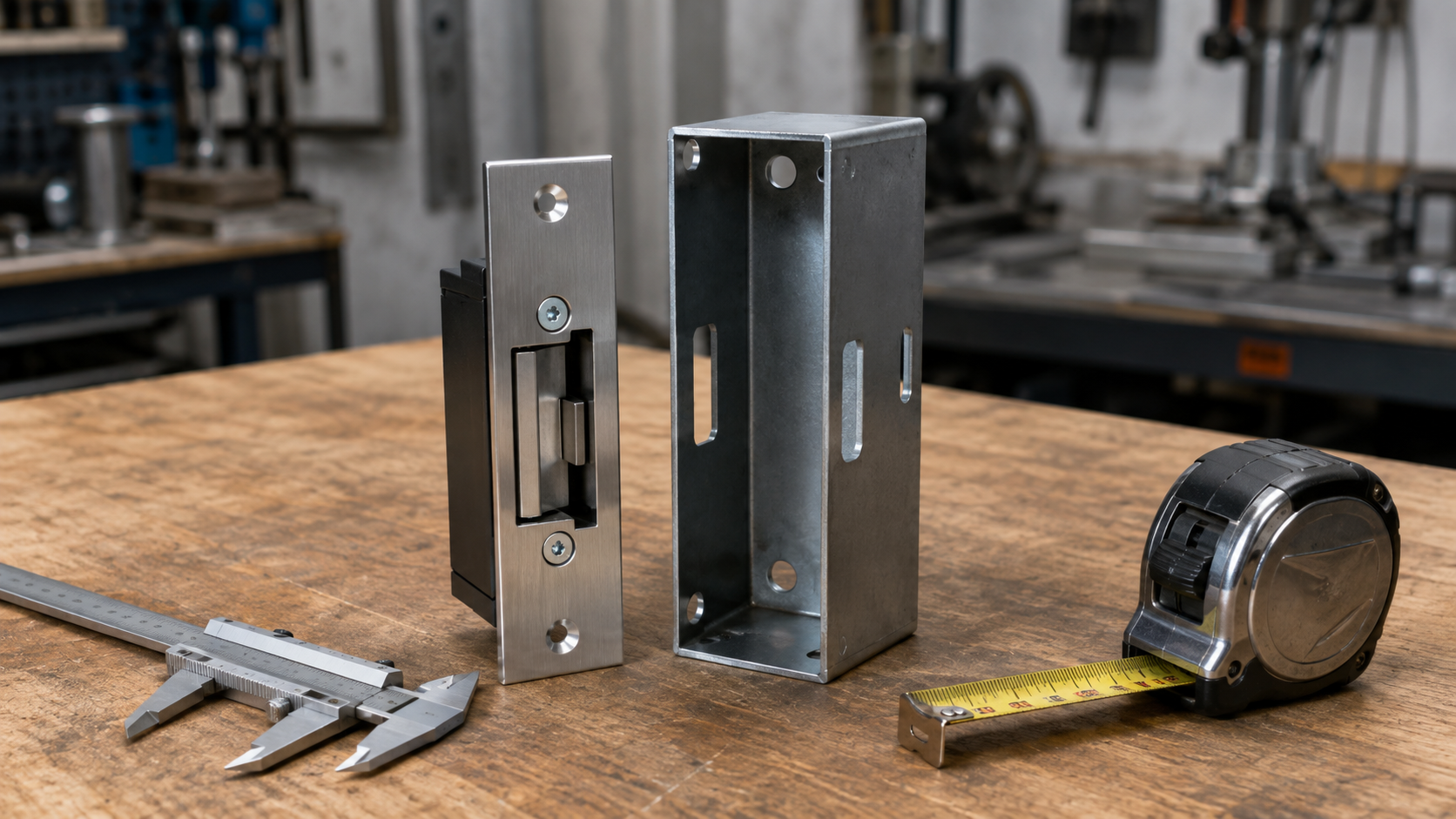

Przed wyborem kasety należy zmierzyć korpus elektrozaczepu w trzech osiach oraz ustalić położenie zapadki, otworów mocujących i przyłącza elektrycznego. Najważniejsze wartości obejmują:
- wysokość korpusu w milimetrach,
- szerokość korpusu,
- głębokość korpusu,
- długość i szerokość listwy czołowej,
- rozstaw otworów montażowych,
- kierunek wyprowadzenia przewodów lub położenie zacisków.
Wymiary należy odczytać z rysunku technicznego konkretnego modelu. Przykładowy elektrozaczep może mieć korpus 66×20,1×25,5 mm, natomiast inna seria osiąga 78,7x20x28 mm. Różnica głębokości wynosząca zaledwie 2,5 mm może zdecydować, czy zaciski i przewody zmieszczą się wewnątrz słupka.
Oferta obejmująca różne elektrozaczepy do furtek nie oznacza automatycznej zgodności wszystkich modeli z jedną kasetą. Oznaczenie producenta elektrozaczepu oraz dedykowanej listwy lub obudowy powinno być podstawowym kryterium doboru.
Jak dopasować kasetę do profilu słupka?
Kaseta powinna mieścić się w profilu bez przecinania narożników, spoin konstrukcyjnych oraz przeciwległej ścianki słupka. Dla profilu 40x40x2 mm przybliżony wymiar wewnętrzny wynosi około 36×36 mm, jednak promienie narożników i szew spawalniczy dodatkowo zmniejszają dostępną przestrzeń.
Wartość nominalna profilu nie jest więc wymiarem wolnej przestrzeni. Przed wykonaniem otworu trzeba zmierzyć wnętrze suwmiarką oraz sprawdzić położenie szwu. Korpus o głębokości 28 mm może zmieścić się w profilu o wewnętrznej głębokości 36 mm, ale tylko wtedy, gdy pozostanie przestrzeń na zaciski, przewód i izolację.
Ścianka profilu o grubości 2 mm wymaga ostrożnego wycięcia otworu. Zbyt szerokie wybranie materiału obniża sztywność słupka i utrudnia wykonanie ciągłej spoiny wokół kasety. W przypadku małego profilu rozsądniejszym rozwiązaniem może być kaseta nawierzchniowa zamiast obudowy wpuszczanej.
Jak dopasować kasetę do języka zamka?
Oś ruchomej zapadki elektrozaczepu musi pokrywać się z osią języka zamka przy zamkniętej furtce. Różnica wysokości większa niż zakres regulacji zapadki powoduje tarcie, niepełne zatrzaśnięcie albo blokowanie mechanizmu.
Pomiar wykonuje się przy prawidłowo ustawionych zawiasach i docelowej szczelinie między skrzydłem a słupkiem. Najpierw należy zamknąć furtkę, zaznaczyć środek języka na słupku, a następnie przenieść linię na kasetę. Wstępny luz roboczy 2–3 mm ogranicza nacisk języka na zapadkę, lecz wartość końcową trzeba ustalić według dokumentacji urządzenia.
Rodzaj zastosowanego zamka do furtki wpływa również na wysokość języka, jego wysunięcie i tor ruchu. Kaseta przeznaczona do zamka wpuszczanego może wymagać innego ustawienia niż obudowa współpracująca z zamkiem nawierzchniowym.

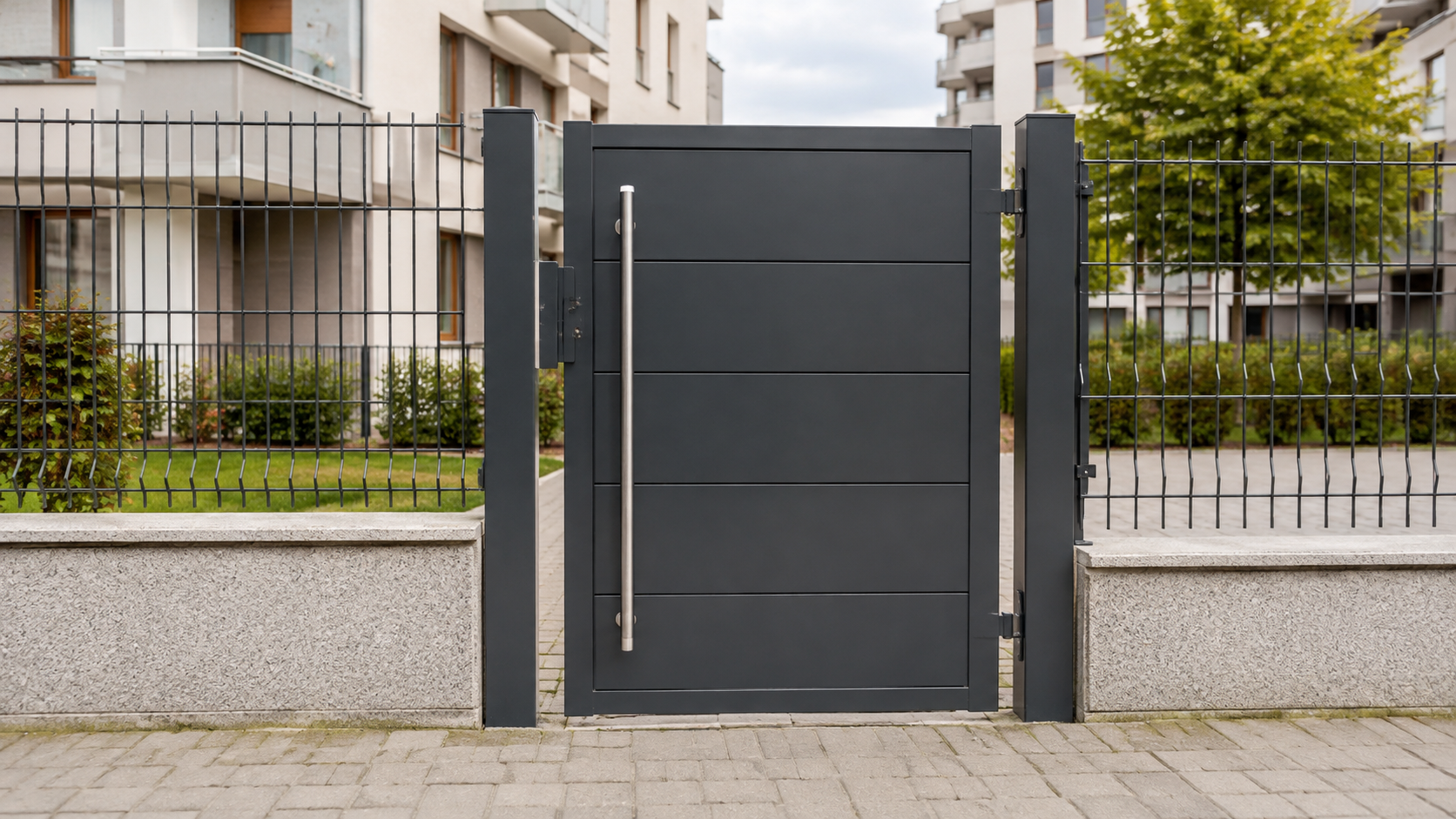

Czy kierunek otwierania furtki ma znaczenie?
Kierunek otwierania ma znaczenie, jeżeli elektrozaczep, listwa czołowa lub kaseta nie są konstrukcjami symetrycznymi. Modele uniwersalne mogą pracować po lewej lub prawej stronie, natomiast pozostałe wersje wymagają określenia strony montażu przed wykonaniem otworu.
Kierunek należy oceniać od strony, z której producent definiuje furtkę jako lewą albo prawą. Samo odwrócenie kasety o 180° nie zawsze rozwiązuje problem, ponieważ może zmienić położenie przewodów, śrub regulacyjnych i odpływu wody.
Przed spawaniem warto wykonać próbę na dwóch elementach ustawionych w położeniu odpowiadającym zamkniętej furtce. Próba pozwala sprawdzić, czy język zamka swobodnie naciska zapadkę i czy po podaniu napięcia skrzydło otwiera się bez używania nadmiernej siły.
Ile miejsca pozostawić na przewody?
Za korpusem elektrozaczepu należy pozostawić przestrzeń zgodną z kierunkiem wyprowadzenia zacisków oraz promieniem gięcia przewodu. Luz 1–2 mm wokół samego korpusu ułatwia osadzenie urządzenia, ale nie zastępuje miejsca potrzebnego na przyłącze elektryczne.
Przewód nie może być ściśnięty między tylną ścianą kasety a korpusem elektrozaczepu. Uszkodzona izolacja może doprowadzić do zwarcia z metalowym słupkiem. Przejście przewodu przez otwór w profilu powinno otrzymać przepust chroniący izolację przed ostrą krawędzią blachy.
Napięcie 12 V lub 24 V nie określa rozmiaru kasety, ale wpływa na dobór zasilacza i przewodów. Trzeba sprawdzić również rodzaj prądu AC lub DC, pobór prądu, dopuszczalną pracę ciągłą oraz funkcję normalnie zamkniętą albo rewersyjną.
Z jakiego materiału powinna być wykonana kaseta?
Kaseta spawana do stalowego słupka powinna mieć materiał i grubość umożliwiające wykonanie stabilnej spoiny bez nadmiernego odkształcenia. Blacha stalowa o grubości około 2–3 mm zapewnia zwykle większą sztywność niż cienka osłona 1 mm, jednak wymiar trzeba dopasować do konstrukcji słupka.
Po spawaniu powierzchnia wymaga zabezpieczenia antykorozyjnego. Ocynk uszkodzony podczas szlifowania lub spawania należy odtworzyć odpowiednim systemem cynkowym i powłoką nawierzchniową. Kaseta powinna też umożliwiać odprowadzenie wilgoci, ponieważ szczelna komora może gromadzić skropliny.
Sama stal nierdzewna kasety nie zapewnia ochrony elektrycznej ani wodoszczelności korpusu. Elektrozaczep pracujący na zewnątrz musi być przeznaczony przez producenta do temperatur i wilgotności występujących przy furtce.
Jak zamontować kasetę bez deformacji słupka?
Kasetę należy przyspawać krótkimi, naprzemiennymi odcinkami, kontrolując temperaturę oraz geometrię profilu. Długa spoina wykonana jednostronnie może ściągnąć ściankę słupka i przesunąć oś elektrozaczepu o kilka milimetrów.
Zalecana kolejność prac:
- ustawić skrzydło furtki i wyregulować zawiasy,
- zaznaczyć oś języka zamka,
- wykonać otwór zgodny z wymiarem kasety,
- sprawdzić kasetę i elektrozaczep na sucho,
- punktowo zamocować kasetę w 4 miejscach,
- ponownie sprawdzić pracę zamka,
- wykonać krótkie spoiny naprzemienne,
- zabezpieczyć stal przed korozją,
- podłączyć przewody i przeprowadzić minimum 10 prób otwarcia.
Elektrozaczep należy zdemontować przed spawaniem. Temperatura, odpryski oraz prąd spawalniczy mogą uszkodzić cewkę, izolację lub ruchomą zapadkę.
Jakie błędy występują najczęściej?
Najczęstsze błędy obejmują dobór kasety wyłącznie według wysokości elektrozaczepu, brak miejsca na przewody oraz ustawienie zapadki poza osią języka. Każdy błąd może uniemożliwić prawidłowe zamknięcie furtki mimo poprawnego podłączenia zasilania.
Problemy montażowe powodują również:
- pominięcie grubości ścianek profilu,
- brak uwzględnienia szwu wewnętrznego,
- przyspawanie kasety przed regulacją zawiasów,
- zbyt mała szczelina robocza,
- zamontowanie urządzenia wewnętrznego na zewnątrz,
- brak przepustu na przewodzie,
- malowanie ruchomej zapadki,
- spawanie z elektrozaczepem pozostawionym w kasecie.
Po zakończeniu montażu język powinien wchodzić w zapadkę bez uderzania o krawędź kasety. Furtka musi otwierać się po zwolnieniu mechanizmu bez szarpania i dociskania skrzydła.
Podsumowanie
Prawidłowa kaseta musi jednocześnie pasować do wymiarów elektrozaczepu, profilu słupka, języka zamka i sposobu prowadzenia przewodów. Dobór należy rozpocząć od rysunku technicznego urządzenia, a nie od samej nazwy lub długości listwy czołowej.
Najbezpieczniejsza kolejność obejmuje wykonanie 6 pomiarów, próbne złożenie elementów oraz kontrolę szczeliny 2–3 mm przed spawaniem. Kasetę dedykowaną przez producenta warto wybrać zawsze wtedy, gdy dostępny jest element przeznaczony do konkretnego modelu elektrozaczepu.
FAQ
Czy kaseta do elektrozaczepu musi odpowiadać wymiarom konkretnego modelu?
Tak, kaseta musi pomieścić korpus, przewody i zaciski, a po montażu pozostawić co najmniej 1–2 mm luzu technologicznego.
Czy jedna kaseta uniwersalna pasuje do każdego słupka?
Nie, kaseta uniwersalna nie pasuje do każdego profilu; przed zakupem trzeba porównać głębokość słupka i położenie języka zamka.
Jaki luz pozostawić między językiem zamka a zapadką?
2–3 mm luzu między językiem zamka a zapadką zwykle ogranicza tarcie, lecz wartość końcową należy ustawić według instrukcji producenta.
