Jak zamontować zamek w metalowej bramie krok po kroku: oś kasety zamka należy wyznaczyć z tolerancją około ±1 mm, ponieważ większe przesunięcie może utrudnić wejście rygla w zaczep. Prawidłowe trasowanie, cięcie profilu i ustawienie szczeliny roboczej są kluczowe dla ślusarzy, wykonawców ogrodzeń oraz inwestorów montujących zamek samodzielnie.
Najważniejsze wnioski techniczne:
- korpus zamka powinien być węższy od wnętrza profilu o minimum 2 mm,
- otwory narożne można wykonać wiertłem o średnicy 8–12 mm,
- wkładka bębenkowa powinna wystawać poza szyld maksymalnie około 2–3 mm,
- rygiel powinien wchodzić w zaczep na głębokość minimum 10–15 mm.

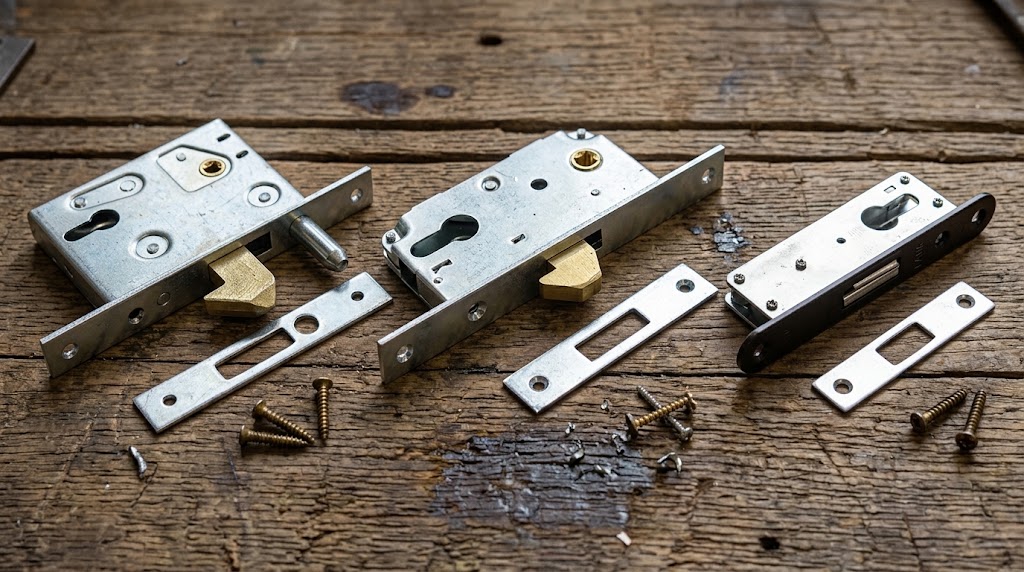

Jak dobrać zamek do profilu metalowej bramy?
Zamek wpuszczany należy dobrać tak, aby szerokość korpusu była mniejsza od wewnętrznego wymiaru profilu o co najmniej 2 mm. Profil 40x40x2 mm ma wnętrze szerokie nominalnie około 36 mm, dlatego przed zakupem trzeba zmierzyć korpus zamka, rozstaw osi oraz głębokość osadzenia.
Ważnymi parametrami są odległość od czoła zamka do osi klamki, rozstaw klamka–wkładka oraz średnica trzpienia. W zamkach do konstrukcji stalowych często stosuje się trzpień kwadratowy 8 mm i wkładkę profilową, lecz wymiary trzeba potwierdzić w dokumentacji wybranego modelu. Porównanie konstrukcji zamków i wkładek do bram ułatwia dopasowanie korpusu do szerokości profilu.
Jakie narzędzia przygotować do montażu zamka?
Do montażu należy przygotować wiertarkę, wiertła 4–12 mm, szlifierkę z tarczą 1,0–1,6 mm, pilnik oraz przyrządy pomiarowe. Przydatne będą również punktak, kątownik, suwmiarka, taśma malarska i gwintownik M5 albo M6, jeżeli zamek będzie przykręcany.
Spawanie kasety wymaga spawarki MIG/MAG oraz środków ochrony oczu i dłoni. Obróbkę profilu o ściance 2–3 mm należy prowadzić krótkimi etapami, aby ograniczyć przegrzewanie powłoki ocynkowanej lub lakierowanej.
Jak wyznaczyć miejsce montażu zamka?
Oś klamki warto wyznaczyć na wysokości 900–1100 mm od poziomu gotowej nawierzchni. Wysokość należy dobrać do konstrukcji skrzydła, położenia poprzeczek oraz wygody użytkowników.
Szablon korpusu trzeba przenieść na profil przy użyciu kątownika i rysika, zaznaczając oś klamki, wkładki oraz śrub mocujących. Różnica położenia otworów większa niż około 1 mm może powodować naprężenie trzpienia albo ocieranie wkładki o krawędź profilu.

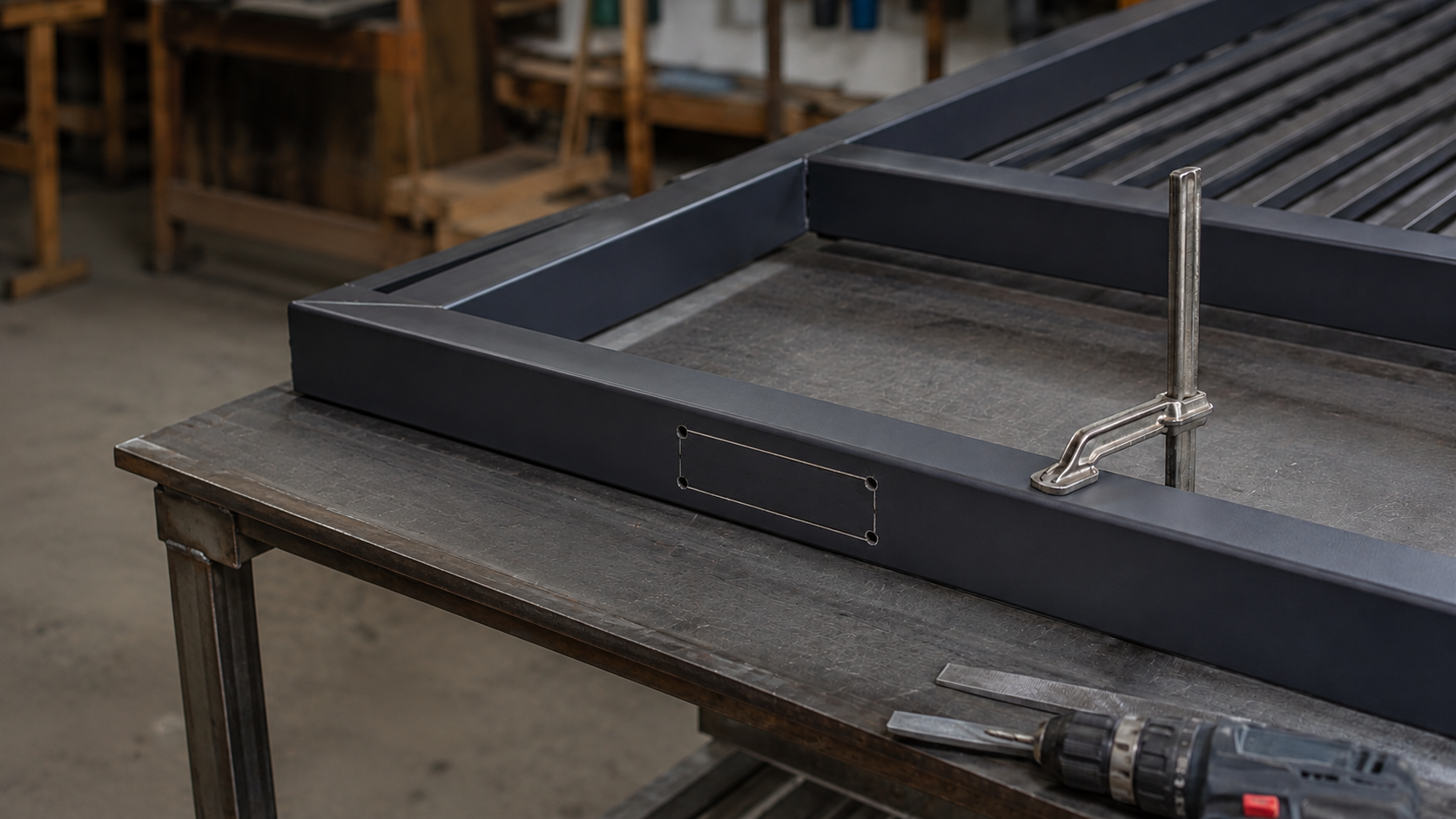

Jak wykonać otwór pod kasetę zamka?
Cięcie należy rozpocząć od otworów narożnych o średnicy 8–12 mm, a następnie połączyć otwory prostymi nacięciami. Wstępne nawiercenie punktakiem i wiertłem 4–5 mm ogranicza przesuwanie się większego wiertła po powierzchni stali.
Dobór odpowiednich wierteł do metalu ma znaczenie szczególnie przy profilach ocynkowanych i ściankach grubszych niż 2 mm. Linie cięcia należy prowadzić około 1 mm wewnątrz obrysu, a ostateczny wymiar uzyskać pilnikiem. Krawędzie otworu trzeba stępić i oczyścić z opiłków.
Jak zamocować kasetę zamka w profilu?
Kasetę należy osadzić bez skręcenia, pozostawiając około 0,5–1 mm luzu montażowego wokół korpusu. Czoło zamka powinno znajdować się równolegle do krawędzi profilu, ponieważ odchylenie wpływa na pracę języka i rygla.
Kasetę spawaną mocuje się najpierw punktowo w kilku miejscach, kontrolując położenie po każdym sczepie. Krótkie spoiny wykonywane naprzemiennie ograniczają odkształcenie profilu. Zamek przykręcany można osadzić na śrubach M5 lub M6, jeżeli producent przewidział odpowiednie otwory mocujące.
Jak zamontować wkładkę, klamkę i zaczep?
Wkładkę oraz trzpień klamki należy zamontować bez naprężenia, a wystawanie wkładki poza szyld ograniczyć do około 2–3 mm. Zbyt długi trzpień może ściskać mechanizm klamki, natomiast zbyt krótki nie zapewni pewnego połączenia obu rękojeści.
Położenie zaczepu do furtki wyznacza się przy zamkniętym skrzydle, nanosząc pozycję języka i rygla na słupek. Szczelina między skrzydłem a zaczepem wynosząca około 2–3 mm zwykle pozwala skompensować niewielką pracę konstrukcji. Otwór pod rygiel powinien umożliwiać wejście elementu na głębokość minimum 10–15 mm.
Jak wyregulować i zabezpieczyć zamek?
Rygiel i język powinny poruszać się swobodnie podczas co najmniej 20 kolejnych cykli otwierania oraz zamykania. Opór wyczuwalny bez dociskania skrzydła oznacza konieczność korekty położenia zaczepu albo usunięcia zadziorów.
Nieosłoniętą stal po cięciu i spawaniu trzeba odtłuścić, pokryć podkładem cynkowym, a następnie powłoką nawierzchniową. Preparat nanoszony na strefę obróbki powinien zachodzić minimum 10–20 mm na nieuszkodzoną powłokę. Mechanizm zamka należy konserwować preparatem przeznaczonym do zamków, bez zalewania wkładki gęstym olejem.
Jakich błędów unikać podczas montażu?
Błąd trasowania większy niż 1–2 mm może powodować zacinanie klamki, języka albo rygla. Przed wykonaniem pełnego wycięcia należy dwukrotnie porównać wymiary korpusu z obrysem naniesionym na profil.
Najczęstsze błędy montażowe obejmują:
- wykonanie zbyt dużego otworu pod korpus zamka,
- spawanie długiej spoiny bez kontroli odkształcenia profilu,
- ustawienie zaczepu przed ostatecznym zawieszeniem skrzydła,
- pozostawienie niechronionych krawędzi po szlifowaniu,
- zastosowanie wkładki wystającej ponad szyld o więcej niż 3 mm.
Najczęściej zadawane pytania
Jaki luz pozostawić między skrzydłem bramy a zaczepem?
2–3 mm luzu między skrzydłem a zaczepem zwykle wystarcza, lecz wartość należy dopasować do dokumentacji konkretnego zamka.
Czy zamek można zamontować bez spawania?
Tak, zamek można przykręcić śrubami M5 lub M6, jeżeli kaseta i profil mają odpowiednie otwory oraz zachowują wymaganą sztywność.
Czy wkładka może wystawać poza szyld?
Nie, wkładka nie powinna wystawać więcej niż około 2–3 mm poza szyld, ponieważ większy wysięg ułatwia jej mechaniczne uszkodzenie.
